Caratteristiche

Il sistema di controllo e diagnosi per veicoli commerciali rappresenta oggi il riferimento per il professionista ed il centro di revisione.
Sviluppato sulla base di obiettivi di modularità e facilità d’uso è composto da apparecchiature dell’ultima generazione conformi alle normative di sicurezza vigenti ed alla legislazione che regolamenta nei vari paesi le attività di revisione periodica degli autoveicoli.
Standard qualitativi propri della produzione Butler sono garanzia di affidabilità nel tempo e quindi garanzia della validità dell’investimento.



BURT009T – BURT011T

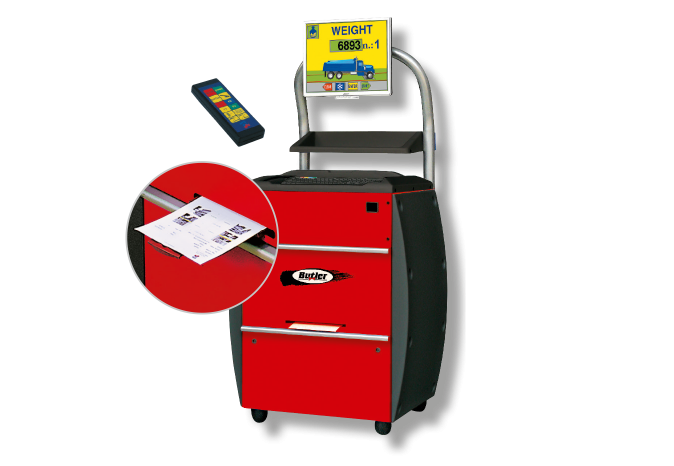

Unita’ di controllo


Unita’ di controllo

L’unità di controllo costituisce il nucleo centrale del sistema in quanto tutte le apparecchiature sono ad essa collegate.
L’interfaccia utente permette di gestire l’apparecchiatura sia attraverso il telecomando a raggi infrarossi sia attraverso la tastiera della consolle, che permette inoltre l’intestazione dell’officina, il settaggio della configurazione e delle modalità di prova (prova automatica, manuale, ….). I dati provenienti dalle apparecchiature di prova vengono acquisiti da una scheda elettronica a microprocessore con convertitore A/D. I dati vengono poi elaborati dal computer per essere visualizzati su monitor ed emessi sotto forma di output grafico tramite stampante.

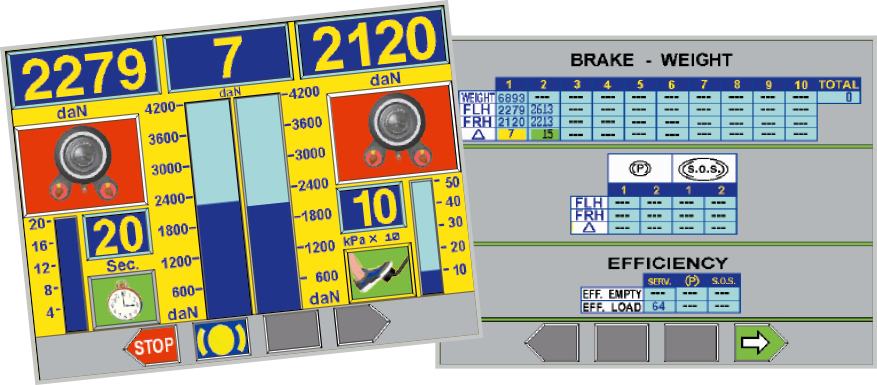

Il software di gestione è caratterizzato da grande semplicità di uso ed ha una grafica immediata ed intuitiva. La flessibilità del software consente le più diverse modalità operative tra le quali:
• Prova in “manuale”, con selezione ed esecuzione della prova direttamente da telecomando con possibilità di ripetizione (ideale per attività di diagnosi)
• Prova in “automatico”, con ciclo preselezionato senza azionamento su telecomando (ideale per attività di controllo)
• Prova secondo modalità operative “ministeriali”, in conformità a quanto previsto dai regolamenti dei vari paesi relativamente alle revisioni.
La modularità del software consente inoltre la gestione dei collegamenti di altri componenti quali ad es. opacimetri, analizzatori gas,prova fari, per l’unificazione degli output a video e grafici.

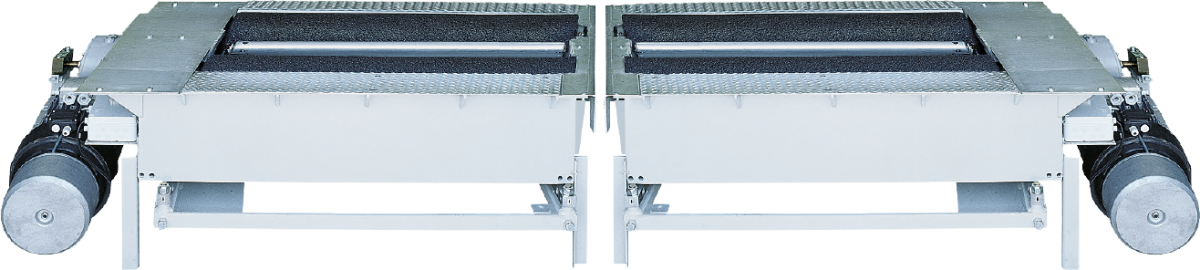

BANCO PROVAFRENI A RULLI

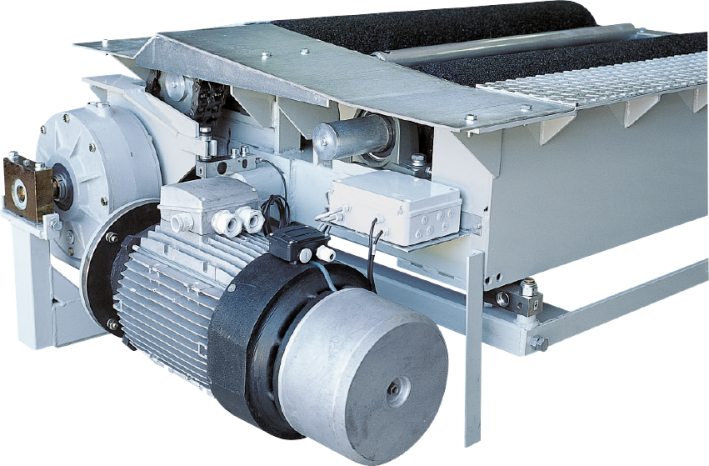

La robusta struttura (dimensionata per un carico massimo per asse) ed il sofisticato sistema di sensori di tipo estensimetrico garantiscono elevata precisione di misura ed ottima ripetibilità dei risultati.
I rulli di grandi dimensioni, con innovativo rivestimento in resina bicomponente e dispersione di granuli di silice, assicurano l’aderenza ottimale in tutte le condizioni di prova, salvaguardando dall’usura i pneumatici.


La robusta struttura (dimensionata per un carico massimo per asse) ed il sofisticato sistema di sensori di tipo estensimetrico garantiscono elevata precisione di misura ed ottima ripetibilità dei risultati.
I rulli di grandi dimensioni, con innovativo rivestimento in resina bicomponente e dispersione di granuli di silice, assicurano l’aderenza ottimale in tutte le condizioni di prova, salvaguardando dall’usura i pneumatici.Le grandezze caratteristiche
misurabili sono:
• Resistenza a libero rotolamento sulla singola ruota
• Ovalizzazione dei freni sulla singola ruota e differenza in percentuale
• Forza frenante massima sulla singola ruota, sull’asse e totale
• Squilibrio alla forza frenante massima in percentuale
• Squilibrio massimo in percentuale (squilibrio dinamico)
• Efficienza totale dell’impianto frenante in percentuale
• Efficienza del freno a mano in percentuale
• Ripartizione di frenata fra assale anteriore e posteriore
• Peso dell’asse (nella configurazione completa di sistema di pesatura)
• Forza su pedale
Queste misure sono ripetibili su ogni asse dell’autocarro.
